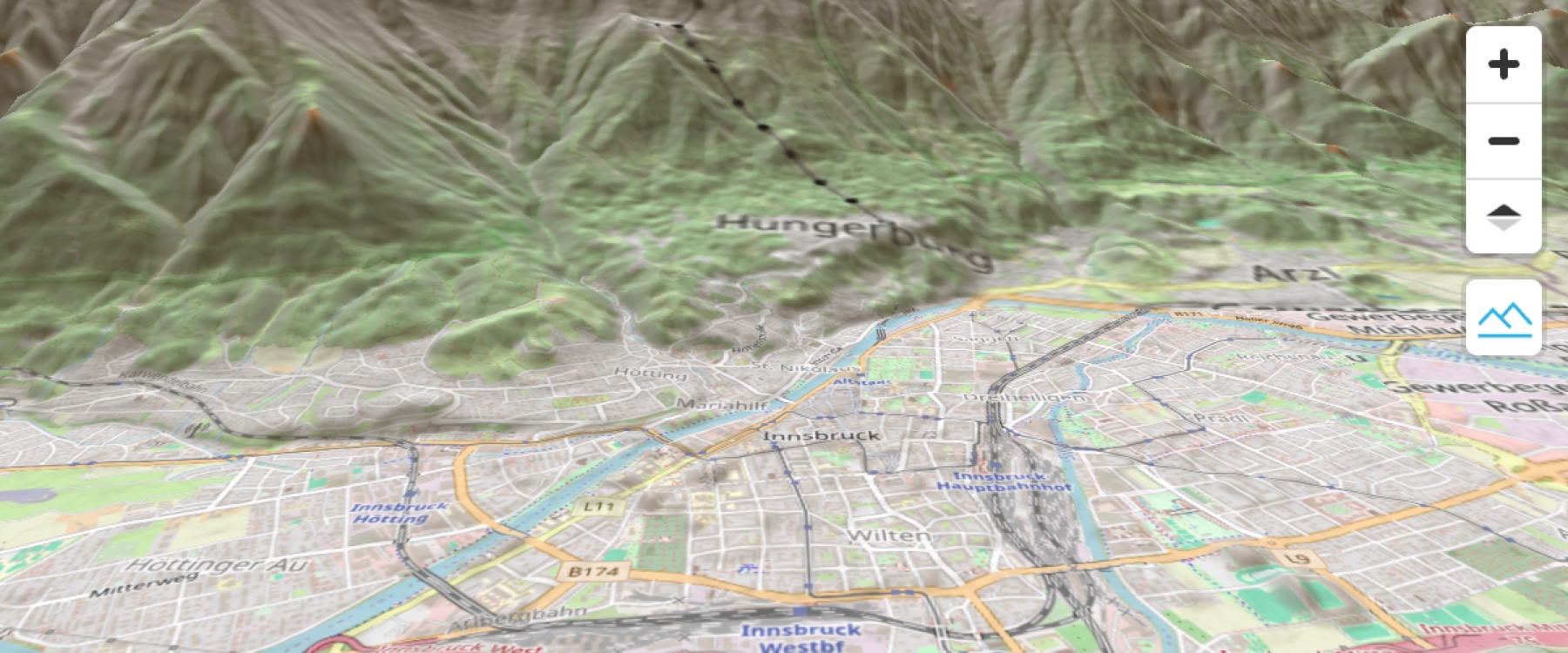

MapLibre GL JS 官方 3D 地形示例MapLibre GL JS 官方 3D 地形示例

导语

地形上的标签别乱飘，真正要回答的不是“地图上多了一个效果”，而是三维 WebGIS 能不能在业务人员点选、缩放、查看高程和判断空间关系时保持可信。对山地巡检、应急态势、自然资源监管、低空路线展示和三维园区应用来说，地形上的一个标签、一个点击点、一次快速缩放，都可能影响用户对系统的判断。

MapLibre GL JS v6.6.0 发布于 2026-08-24。这次更新没有宣称新的 GeoAI 模型，也不是宏大的平台叙事。它更像一次面向真实交付的工程细节更新：新增地形符号高度控制，改进 DEM 地形坐标拾取，修复快速缩放时标签短暂变大，并减少 color-relief DEM texture 在特定场景下的重复上传。对 GIS 团队来说，这些细节刚好落在三维地图从“可演示”走向“可使用”的路口。

资料依据

  • 主要资料：MapLibre GL JS v6.6.0 GitHub release，发布时间为 2026-08-24T15:15:59Z。
  • 官方说明：MapLibre GL JS README 将项目描述为用于 websites 或 webview based apps 发布地图的开源库，并强调 GPU-accelerated vector tile rendering。
  • 样式规范：MapLibre style specification 的 symbol layer 文档说明 symbol-height-offset 和 symbol-height-anchor 的单位、默认值和适用条件。
  • 官方示例：MapLibre GL JS 文档提供 3D Terrain example，README 也把 3D terrain 截图列为 showcase。
  • PR 依据：PR #8175 解释 zoom-dependent label size 在快速缩放时短暂变大的原因和修复路径。
  • PR 依据：PR #8209 说明 color-relief DEM texture 从每帧上传改为每个 tile 上传一次。
  • 工程背景：Graphics Modernization tracking issue #7640 说明 MapLibre 正在围绕 WebGL2、Drawable rendering architecture 和后续 WebGPU 方向推进图形管线现代化。

这些来源覆盖开源 release、官方文档、样式规范、示例图、PR 技术说明和工程 issue。本文不依据单篇论文，也不把 release note 简单翻译成新闻，而是把更新拆成 GIS 团队可以验证的交互、样式和性能检查项。

可核验事实

  1. MapLibre GL JS v6.6.0 的 GitHub release 发布时间是 2026-08-24T15:15:59Z。
  2. release notes 新增 symbol-height-offset 和 symbol-height-anchor 两个 layout properties，用于把 icons 和 text 抬离地图表面。
  3. release notes 说明 symbol-height-anchor 可选择 ground 或 absolute，分别对应相对地形表面和相对零高程基准。
  4. MapLibre style specification 说明 symbol-height-offset 的单位是 meters，默认值为 0，并要求 symbol-placement 为 point。
  5. MapLibre style specification 说明 symbol-height-anchor 的可选值为 ground 与 absolute，默认是 ground。
  6. release notes 说明 terrain coordinate picking 改为 against DEM 的 CPU raycast，避免 coords framebuffer readback。
  7. 同一条 release notes 说明该路径目标包括 full DEM resolution、pointer events 上 no GPU stall，以及约 4MB GPU memory reduction。
  8. release notes 修复 zoom-dependent text-size / icon-size 在快速缩放时标签短暂过大的问题。
  9. PR #8175 解释问题原因：保留在屏幕上的 deeper-zoom tiles 会按 tile 自身 zoom 绘制 camera size，而不是按 drawn camera zoom 绘制。
  10. PR #8175 的修复策略是让 camera 类型尺寸按 drawn zoom 插值，同时保持 composite、constant 和 source 类型行为不变。
  11. release notes 还修复 globe tile selection 使用相机下方地面点测距的问题，避免部分视图过度细化或过粗。
  12. PR #8209 说明 color-relief DEM texture 改为每个 tile 上传一次，不再每帧上传一次。
  13. PR #8209 明确提到该修复面向 bandwidth-poor devices 和 Safari，在 terrain、hillshading、color relief 同时开启时改善低 FPS 风险。
  14. MapLibre README 说明项目源自 mapbox-gl-js 的开源 fork，并继续作为开放社区项目演进。

先把业务问题说窄

MapLibre 6.6 最适合解决的不是“做一个三维地图”，而是三个更窄的问题。

第一个问题是高度语义。一个标注到底是贴地、离地 20 米，还是挂在某个绝对高程上？如果低空路线、通信杆塔、山地巡检点和地灾告警点都只用二维标签表达，用户在 pitch 较大的三维视角下很容易误读空间关系。symbol-height-offset 和 symbol-height-anchor 的价值，就是让开发者在样式层明确高度表达。

第二个问题是地形点选。三维地图不只是展示地形，还要支持点击、悬停、测量和弹窗。release notes 把 terrain coordinate picking 改成对 DEM 做 CPU raycast，目标是 full DEM resolution 和 no GPU stall on pointer events。这对现场记录、应急标注、坡面设施查询、路线节点编辑很关键，因为点选结果不稳会直接削弱业务可信度。

第三个问题是交互稳定性。PR #8175 修复的快速缩放标签短暂变大，看起来像前端视觉瑕疵，但在指挥大屏、公众地图、规划评审和移动巡检中，这类闪烁会让用户感觉系统不专业。WebGIS 的可靠性经常不是由一个大功能决定，而是由这类小问题累积出来。

三项变化怎样落到 GIS 工作流

第一项是地形标注。开发团队可以把点状业务对象分成三类：普通 POI 继续贴地；需要在坡面上方突出显示的对象，使用 ground anchor 加 symbol-height-offset；需要按统一高程基准表达的对象，再考虑 absolute anchor。这样低空航线、山顶设施、水库水位标记、三维管线节点就不会混用同一种高度语义。

第二项是 DEM 拾取。过去很多三维 WebGIS 页面把鼠标位置、弹窗位置和真实地形位置混在一起，只要视觉上大致能点中就算通过。MapLibre 6.6 的更新提醒团队：地形拾取应该进入验收。测试时要覆盖不同 DEM 分辨率、不同 pitch、不同 zoom、terrain exaggeration，以及移动端触摸事件。

第三项是渲染性能。PR #8209 指出 color-relief DEM texture 之前可能每帧上传，现在改为每个 tile 上传一次，并用类似 terrain/hillshade prepare 的标记控制。这个细节尤其适合放进移动端和 Safari 回归测试，因为真实用户并不总在桌面 Chrome 和高端 GPU 上使用地图。

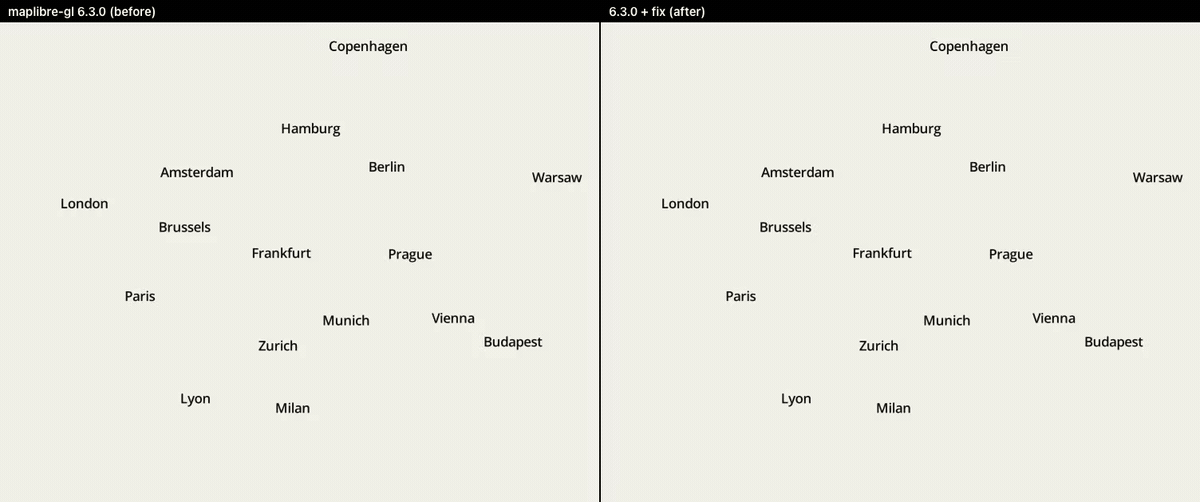

MapLibre PR 中的标签尺寸问题复现图MapLibre PR 中的标签尺寸问题复现图

适合优先验证的场景

自然资源和山地巡检适合优先验证。林草巡护、矿山监管、水利工程、地灾风险点和自然保护地边界，都需要在复杂地形上表达点位、路径和范围。符号高度控制可以让重要对象从坡面中浮出来，同时保持和地形的空间关系。

应急和城市运行也适合。灾害点、道路阻断、救援路线、临时安置点和视频监控设备通常要在高压场景下快速定位。DEM 拾取、标签稳定和弱设备性能在这里不是视觉优化，而是操作可信度的一部分。

低空经济和三维路线展示尤其需要区分 ground 与 absolute。贴地巡检、离地飞行、绝对高程航线不是同一种高度语义。WebGIS 如果不在样式和数据规范中把这些语义写清楚，后续分析、审核和回放都会混乱。

GIS 团队怎么接入

第一步，先选一个已经使用 MapLibre GL JS 且开启 terrain、hillshade、color relief 或三维地形的页面。不要一开始就全站升级，优先选一个用户会频繁缩放、点选和查看高程的业务界面。

第二步，建立升级前后的对照测试。记录当前版本中标签是否贴地、是否被坡面遮挡、快速缩放是否闪大、鼠标点选是否卡顿、Safari 或移动端 webview 是否掉帧。升级到 v6.6.0 后，用同一组 DEM、同一套样式、同一批设备复测。

第三步，把高度字段写进数据规范。字段至少要说明单位、基准、来源和适用图层。不要让“离地高度”“海拔高程”“模型高度”在不同系统里混用同一个字段名。

第四步，把交付边界写清楚。MapLibre 负责浏览器端表达和交互，DEM 数据质量、瓦片更新、坐标系治理、业务审核和结果入库仍然要由数据工程和 GIS 平台流程承接。前端能力增强，不等于数据治理可以省略。

落地风险

第一，样式兼容风险。symbol-height-offset 要求点状 symbol placement，不会自动解决所有线状、面状或三维模型标注问题。升级前要找出哪些图层真正适合使用它。

第二，高度语义风险。ground 和 absolute 的差异必须被业务理解。对低空航线或工程设施来说，相对地面和绝对高程的混淆可能导致错误判断。

第三，性能风险。release notes 和 PR 同时提到 GPU stall、GPU memory、Safari、bandwidth-poor devices、terrain、hillshading 和 color relief。这说明测试不能只在开发者本机完成，至少要覆盖目标浏览器、目标设备和典型弱网场景。

第四，数据精度风险。CPU DEM raycast 改善拾取路径，但不保证 DEM 本身准确。DEM 分辨率、瓦片来源、坐标系、地形夸张系数都会影响用户看到和点到的位置。

下周可以做什么

选一个地形相关页面做小范围升级验证。测试清单可以包括：快速缩放时标签是否闪大；开启 terrain、hillshade、color relief 后 Safari 是否明显卡顿；鼠标拾取点是否落在预期地形位置；需要离地展示的点位能否通过 symbol-height-offset 更清楚表达；ground 和 absolute 两种高度语义是否被业务人员理解。

如果验证通过，再把版本号、样式规则、DEM 源、测试设备、回滚方案和验收截图沉淀成团队规范。MapLibre 6.6 的意义不是让地图更炫，而是提醒 WebGIS 团队：三维地形地图的交付质量，经常由地形标注、拾取稳定和设备性能这些细节决定。

结论

MapLibre GL JS 6.6.0 是一个适合 GIS 团队跟进的小版本，因为它把三维地形 WebGIS 的可用性拆成了可测试、可验收、可回滚的工程项。对于正在建设应急看板、自然资源巡检、低空路线展示或山地设施管理系统的团队，下一步不是追新概念，而是把高度语义、DEM 拾取、标签缩放和弱设备性能写进升级验证清单。
